壓力校驗臺如何正確校驗壓力變送器

壓力校驗臺如何正確校驗壓力變送器的技巧方法：

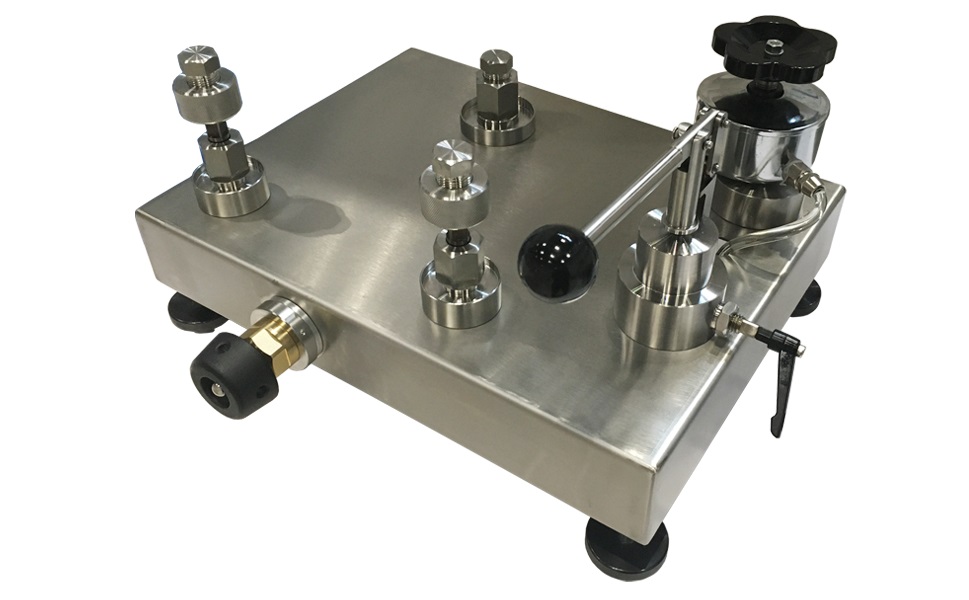

首先我們必須根據不用量程和不同類型的壓力變送器選擇對應的壓力校驗臺，再根據被校驗的壓力變送器選擇對應的壓力校驗臺或者精密數字壓力表。量程較小或者是有禁油要求的壓力變送器可以選擇氣壓型的壓力校驗臺，量程較大或者也有禁油要求的壓力變送器需要選擇水壓型的壓力校驗臺，如果量程較大且沒有其它要求的可以選擇液壓型的壓力校驗臺。用適當?shù)牧砍套鰳?biāo)準器。

選擇好壓力校驗臺以后，把標準表與被校壓力變送器與壓力校驗臺連接好，開始打壓。根據帶檢壓力變送器的量程取5～10個點，依次升壓至待校壓力點，以標準表為參照對比壓力變送器。如有偏差，需用手操器或者通過儀表菜單按鍵來調整壓力變送器。

在對比調整壓力值的同時，需要對壓力變送器輸出的4～20mA電流進行校準，在零位時，看壓力變送器輸出信號是否為4mA；滿量程的1/2時，是否對應輸出為12mA；滿量程時，是否對應輸出為20mA。

方法一:只對壓力變送器進行校準

依據JJG882-2004《壓力變送器》檢定規程的要求，對壓力變送器的計量性能進行校準。方法適用于以下兩種情況:

(1)壓力校驗臺被校準壓力變送器輸出為數字信號(智能壓力變送器)。因其輸出為數字信號，故其構成的整個壓力測量系統中沒有數據采集器，其信號直接經過顯示單元進行顯示，后續信號傳遞、轉換過程中不產生系統誤差。

(2)壓力校驗臺被校準壓力變送器屬于檢定、校準周期內的臨時校準。當根據現場實際情況(例如做重大實驗項目前)需要對壓力變送器進行校準時，數據采集器因未到校準周期可不進行，而只對壓力變送器進行臨時校準。

方法二:對壓力變送器及數據采集器等分立元件分別進行校準

對壓力變送器及數據采集器分別進行校準。其中數據采集器計量性能的校準依據JJF1048-1995《數據采集系統校準規范》進行。方法適用于以下兩種情況:

(1)由壓力變送器、數據采集器及顯示單元組成的整個壓力測量系統屬于周期檢定或校準時，對每一組成部分分別進行校準。

(2)當整個壓力測量系統的誤差超過允許誤差時，應對每一部分進行校準，找出超差的原因，經調修后再進行校準。

方法三:對整個壓力測量系統進行系統校準

依據JJG875-2005《數字壓力計》檢定規程的要求，對壓力測量系統的計量性能進行校準。系統校準方法是將現場壓力測量系統看作一個整體(類似于一臺數字壓力計)，即在壓力變送器的輸入端輸入標準壓力信號，將圖2中虛框內的部分作為一個黑匣子，不考慮壓力變送器輸出電信號的轉換及處理過程，在顯示終端讀取壓力測量系統示值。方法適用于以下兩種情況:

(1)需要得到整個壓力測量系統的準確度。

(2)現場環境或條件不利于測量系統的拆卸、不能長時間停產進行各部分的校準。

三、實例分析

汽車集團公司技術中心發動機試驗室是對新研制的發動機進行試驗，用于發動機試驗的系統上安裝了大量的壓力變送器，為了得到準確的實驗數據，在進行實驗前需要對整個壓力測量系統進行校準，企業要求在盡可能短的時間內完成校準，并希望得到直觀的系統誤差，以分析是否滿足實驗需要。

被校準壓力測量系統描述:壓力測量元件為(0～250)kPa的壓力變送器，其輸出信號(4～20)mA經數據采集器采集并轉換為數字信號，通過RS232通信將數字信號傳輸給計算機，經過數據處理在計算機顯示器上顯示壓力值(0～250)kPa。

分析:只對壓力變送器進行校準無法得到系統的準確度，因此，分別采用對各分立元件(系統各組成部分)依次進行校準和系統校準兩種方法對該壓力測量系統進行校準。
